[AWS] CloudWatch, EC2 Network Monitoring

CloudWatch EC2 Network Monitoring

네트워크 사용률을 모니터링하여 EC2 또는 RDS의 병목 현상을 방지한다.



아래 인스턴스 EC2 네트워크 성능 치트 시트를 참고하여 모니터링을 위한 임계 값을 설정할 수 있다.

https://cloudonaut.io/ec2-network-performance-cheat-sheet/



각 EC2 인스턴스는 CloudWatch에 다양한 지표를 보고한다. 이중에 인스턴스가 모든 네트워크 인터페이스에서 수신한 바이트 수를 측정하기 위해 Metric 2개 NetworkIn 과 NetworkOut 을 수집하여 계산해야 한다.



1. CloudWatch 지표

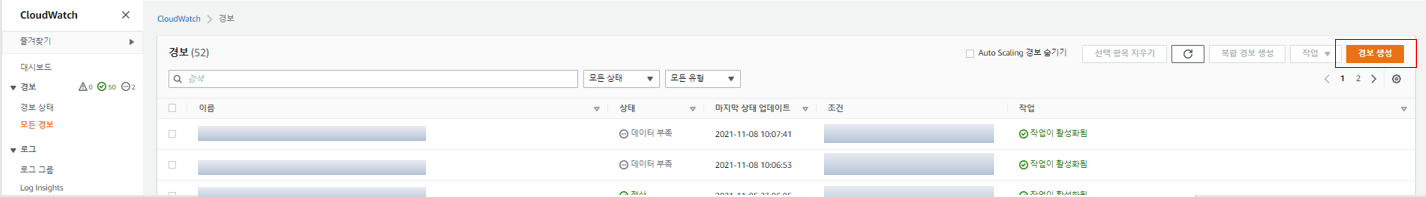

- [CloudWatch] > [경보] > [모든 경보] > [경보 생성]

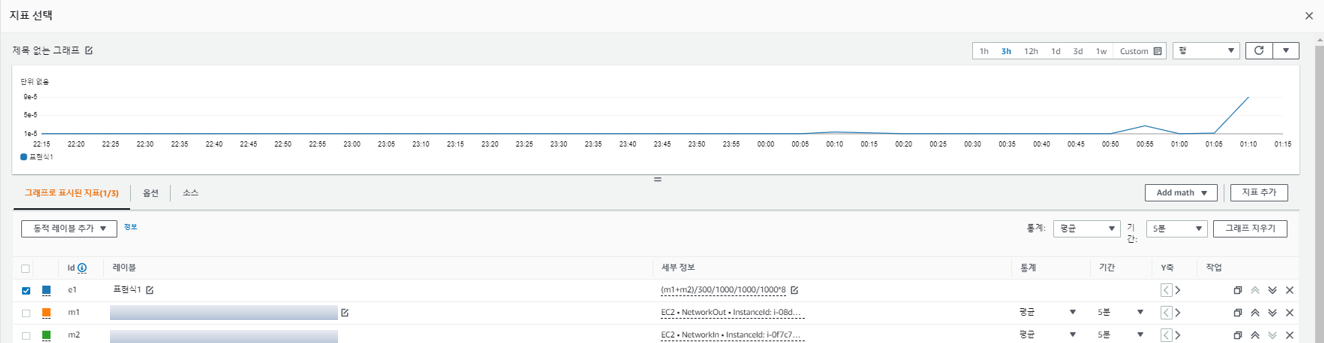

- EC2 지표 중 NetworkIn 과 NetworkOut 을 선택 후, [View graphed metrics] 클릭

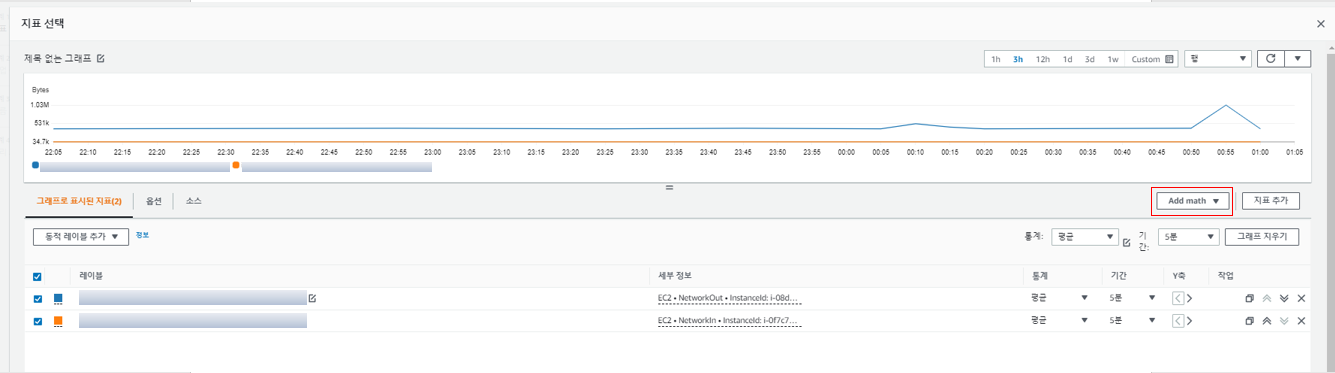

- [Add metrics]

- m1 = NetworkOut metric

- m2 = NetworkIn metric

- 표현식 = (m1+m2)/300/1000/1000/1000*8

• 5분을 1초로 계산 : /300
• Gbit -> Byte : 1000/1000/1000*8

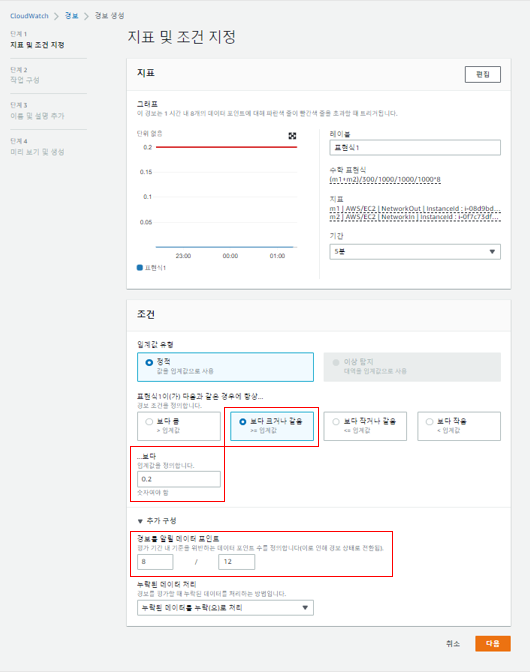

2. CloudWatch 지표를 바탕으로 알림을 생성

• 임계값은 위의 네트워크 성능 치트 기준 네트워크 성능의 80%로 설정한다.
• 짧은 네트워크 사용률 급증으로 인한 경보를 방지하기 위하여 8 out of 12 datapoints 를 설정





for CloudFormation

Parameters:
  Topic:
    Type: String
  AutoScalingGroupName:
    Type: String
Resources:
  NetworkUtilizationTooHighAlarm:
    Type: 'AWS::CloudWatch::Alarm'
    Properties:
      AlarmDescription: 'EC2 High Network Utilization'
      Metrics:
      - Id: summary
        Label: EC2 Utilization
        Expression: IF(cpu > 80, 1, 0) OR IF(memory > 80, 1, 0) OR IF(network > 80, 1, 0)
        ReturnData: true
      - Id: cpu
        MetricStat:
          Metric:
            Namespace: AWS/EC2
            MetricName: CPUUtilization
            Dimensions:
            - Name: AutoScalingGroupName
              Value: !Ref AutoScalingGroupName
          Stat: Maximum
          Period: 300
        ReturnData: false
      - Id: memory
        MetricStat:
          Metric:
            Namespace: CWAgent
            MetricName: mem_used_percent
            Dimensions:
            - Name: AutoScalingGroupName
              Value: !Ref AutoScalingGroupName
          Stat: Maximum
          Period: 300
        ReturnData: false
      - Id: network
        Label: Network Utilization
        Expression: "((network_in+network_out)/300/1000/1000/1000*8)/0.75*100"
        ReturnData: false
      - Id: network_in
        MetricStat:
          Metric:
            Namespace: AWS/EC2
            MetricName: NetworkIn
            Dimensions:
            - Name: AutoScalingGroupName
              Value: !Ref AutoScalingGroupName
          Stat: Sum
          Period: 300
        ReturnData: false
      - Id: network_out
        MetricStat:
          Metric:
            Namespace: AWS/EC2
            MetricName: NetworkOut
            Dimensions:
            - Name: AutoScalingGroupName
              Value: !Ref AutoScalingGroupName
          Stat: Sum
          Period: 300
        ReturnData: false
      ComparisonOperator: GreaterThanOrEqualsThreshold
      EvaluationPeriods: 1
      DatapointsToAlarm: 1
      Threshold: '1'
